اریفیس چیست؟
اریفیس (Orifice)، یکی از انواع پرکاربرد فلومترهای اختلاف فشاری است که همراه با ترانسمیتر اختلاف فشاری (DP) جهت اندازه گیری جریان حجمی سیالات مختلف مایع و گاز در صنایع فرآیندی مختلف به کار می رود.

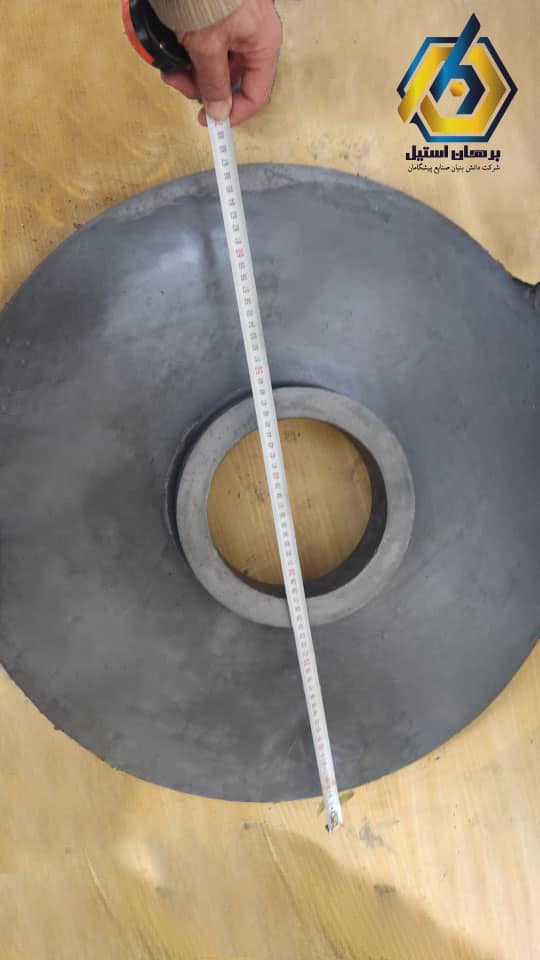

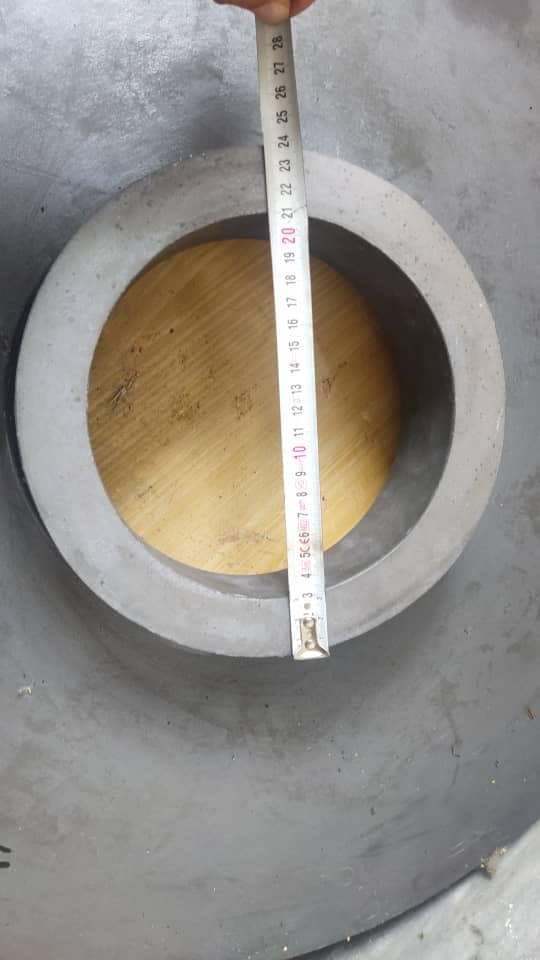

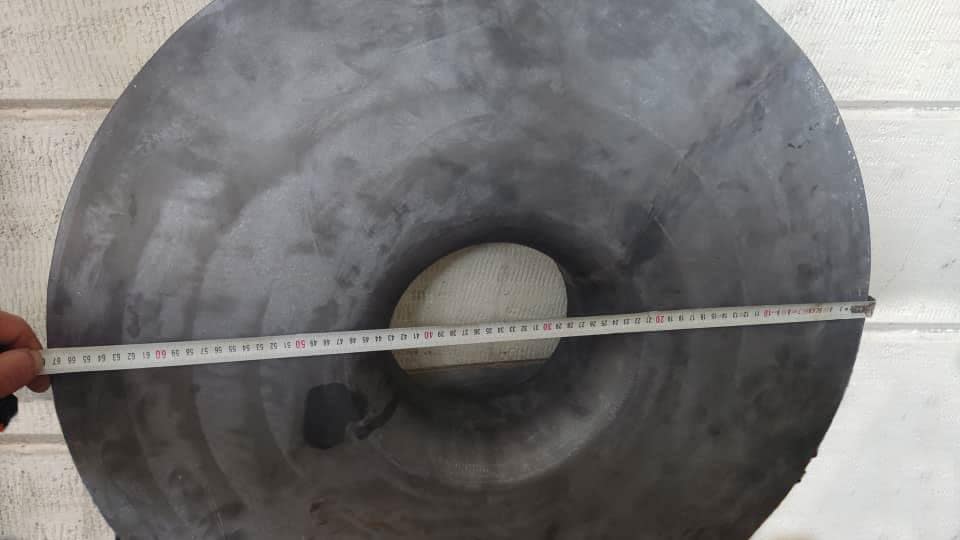

اوریفیس دارای یک صفحه دایره ای شکل با سوراخ دایره ای هم مرکز و یک دسته (Handel) است که عمود بر جهت سیال جهت ایجاد اختلاف فشار در سیال عبوری نصب می شود. این نوع فلومترهای اختلاف فشاری با توجه به شکل ظاهری در مقایسه با فلومترهای ونچوری تلاطم بیشتری در سیال فرآیندی ایجاد می کنند.
عملکرد اریفیس
وقتی سیال از اریفیس عبور میکند، به دلیل کاهش سطح مقطع، سرعت آن افزایش مییابد و فشار آن کاهش مییابد. وقتی سیال از اریفیس خارج میشود، سرعت آن دوباره کاهش یافته و فشار آن افزایش مییابد.فلومتر اریفیس با استفاده از همین اختلاف فشار به وجود آمده توسط اریفیس در خط عبوری سیال و با استفاده از ترانسمیترهای فشاری که فشار دو طرف اریفیس را اندازه گیری میکنند میزان فلو یا دبی سیال عبوری را محاسبه می کنند.
صفحه دهانه متحدالمرکز برای مایع ایده آل و همچنین گازها و سرویس بخار استفاده می شود. این نسبت بتا صفحه روزنه بین ۰٫۱۵ تا ۰٫۷۵ برای مایعات و ۰٫۲۰ تا ۰٫۷۰ برای گازها و بخار کاهش می یابد. بهترین نتایج بین مقدار ۰٫۴ و ۰٫۶ اتفاق می افتد. نسبت بتا به معنی نسبت سوراخ سوراخ به قطر داخلی لوله است. (لبه های مورب ۴۵ درجه اغلب برای به حداقل رساندن مقاومت در برابر اصطکاک در برابر سیال روان کننده استفاده می شود.
جهت نصب اوریفیس چگونه است؟
محل نصب این اوریفیس بین دو فلنج و بین اتصال دو لوله به صورت عمود بر جهت جریان می باشد.از مزایای این دبی سنج می توان به نصب بسیار ساده آن اشاره کرد. اما ابعاد روزنه این صفحه بسته به کاربرد آن بایستی به دقت تنظیم شود. جهت نصب اوریفیس در خط لوله جریان نیز از اهمیت ویژه ای برخوردار است. همچنین این نکته لازم به ذکر است که اریفیس همواره باید در جهت جریان به صورت شیپوری نصب شود.
